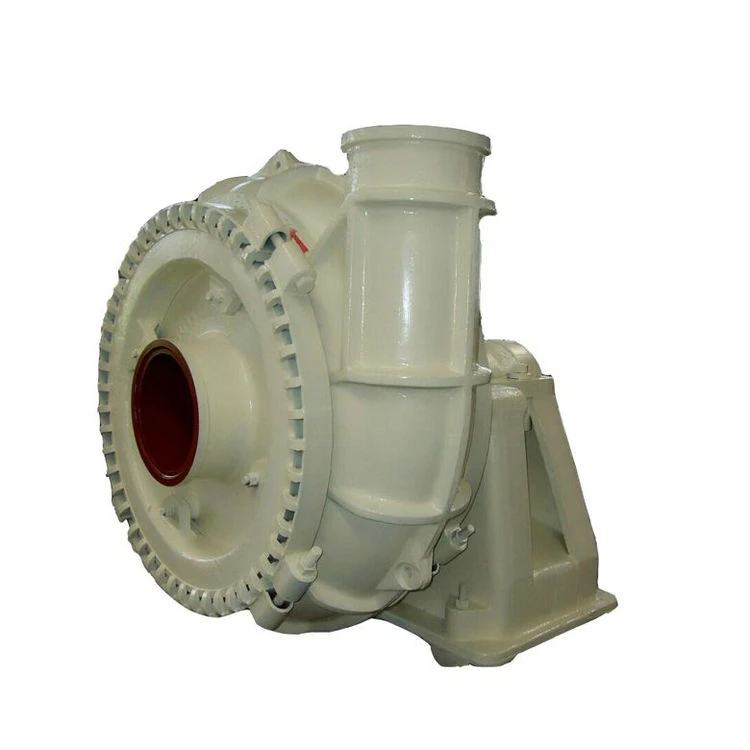

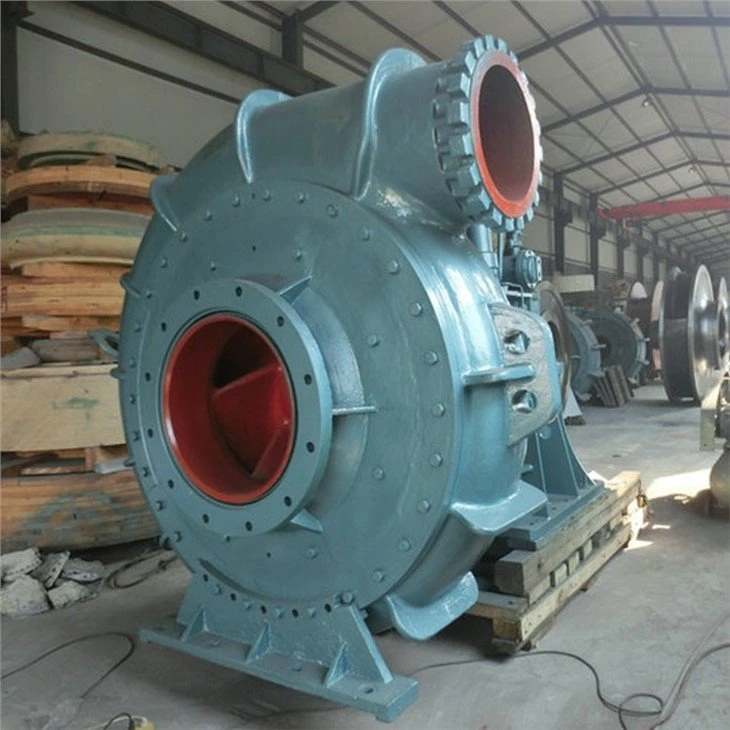

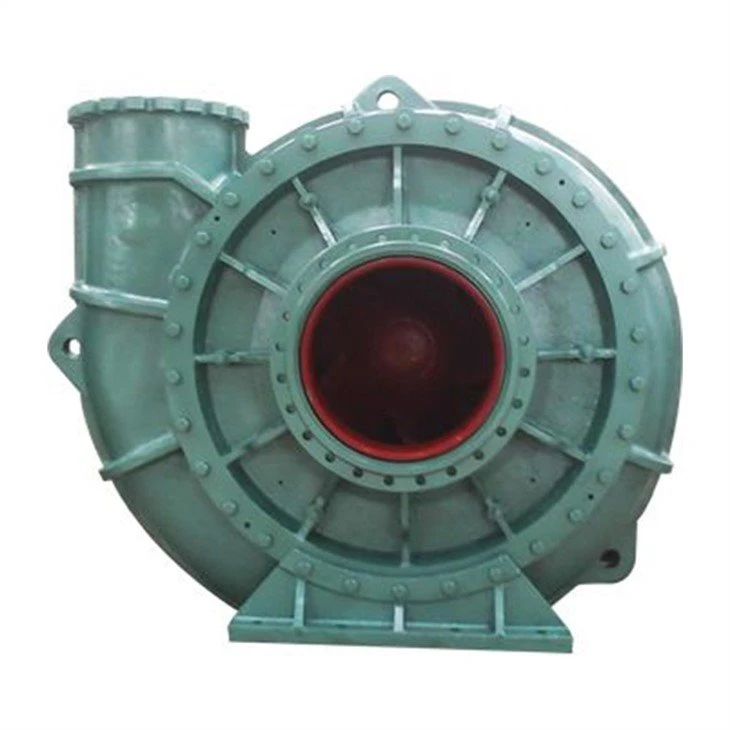

Čerpadlo na riečny piesok a štrk

● Séria: WN
● Prietok: do 25000 m3/h
● Hlava: do 80 m
● Horizontálna štruktúra

Popis

Čerpadlo riečneho piesku a štrku je jednostupňové, jednostupňové, konzolové čerpadlo s horizontálnou konštrukciou. Konštrukcia bagrovacieho čerpadla je rozdelená do dvoch druhov štruktúr podľa veľkosti tlakového výtlaku: jednoduché a dvojité puzdro čerpadla.

Dredge Pumps série WN môžu byť tiež integrované s prevodovkou, čo znamená, že čerpadlo a prevodovka zdieľajú jeden spoločný hriadeľ. Nepotrebuje teda zostavu ložísk čerpadla a rám. Týmto spôsobom nielen ušetríte priestor, ale aj znížite náklady a poruchový pomer. Nechajte bagrovacie čerpadlo poskytnúť maximálnu účinnosť.

Aplikácia a funkcia

1. Pieskové čerpadlo WN sa používa hlavne na prečerpávanie vysoko abrazívnych materiálov, ktoré nie je možné prenášať kvôli veľkým časticiam.

2. Používa sa v bagre, odpadových vodách, spracovaní nerastov a troske na tavenie kovov.

3. Čerpadlo WN je vysokotlakového typu. Tento model čerpadla je jednoplášťový, široký kanál. Materiál s vysokým obsahom chrómu na báze mokrých častí.

4. Výboj môže byť inštalovaný v 360 stupňoch v akomkoľvek smere, jednoduchá inštalácia a použitie, dobrý kavitačný výkon, ochrana proti oderu atď.

Parameter

D označuje namontované pod palubou

Model	Prietok Q	hlavu	rýchlosť	η(%)	NPSHr(m)	výstupný pr./vstup pr.	Max.priemer. Z média
	(m3/h)	H(m)	n (ot./min)	η(%)	NPSHr(m)	(mm)	(mm)
200 WND	600-800	20-40	700-900	60-65	4.5	200/250	178
200 WN	750-1000	40-65	700-850	70-72	4	200/250	180
250 WND	950-1100	20-40	500-700	65-70	4	250/300	220
250 WN	1100-1300	40-65	500-650	70-74	4	250/350	144
300 WND	1500-1800	20-40	400-600	65-68	4	300/350	244
300 WN	1800-2200	40-65	400-550	74-78	4	300/450	244
350 WN	2600-3000	40-65	400-550	74-78	4.5	350/450	245
400 WN	2800-3200	20-40	400-550	74-78	4.5	400/450	250
450 WN	3200-3850	40-67	350-500	76-80	4.5	450/600	354
500 WND	3600-4200	20-40	220-320	72-75	4.8	500/600	330
500 WN	4500-5500	40-65	350-450	78-80	4.8	500/650	250
600 WN	5000-9000	55-80	280-420	84-85	6	600/660	220
700 WN	8000-12000	60-85	280-380	83-85	6	700/760	280
900 WN	12000-19000	50-75	280-330	85-87	6	900/960	320
1000 WN	16000-25000	23-76	181-290	85-87	6	1000/1200	350
